Sedotec VAMOCON 5000

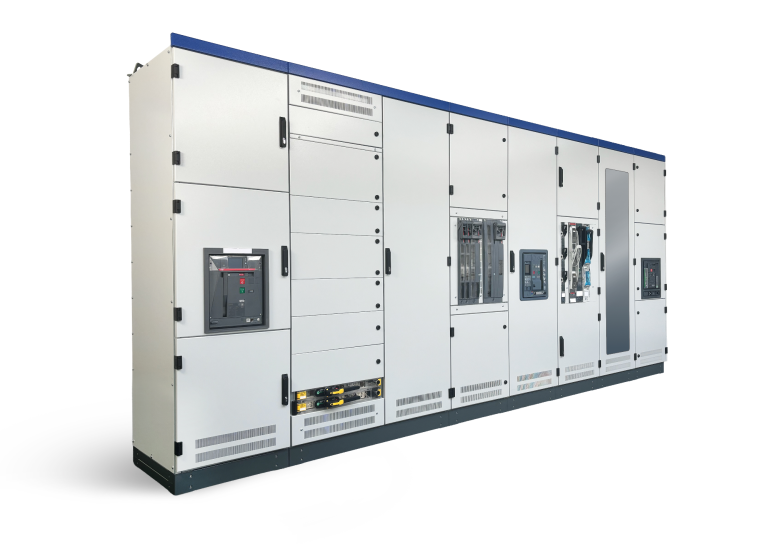

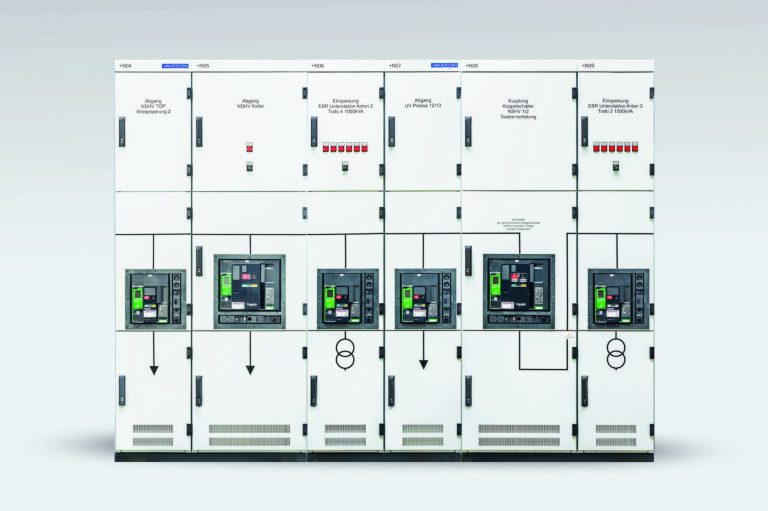

Das modulare Kit-System VAMOCON 5000 für Energie-Schaltgerätekombinationen von 630 A

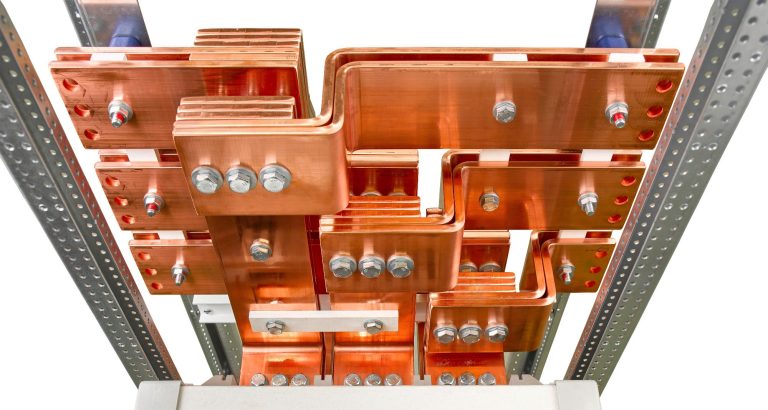

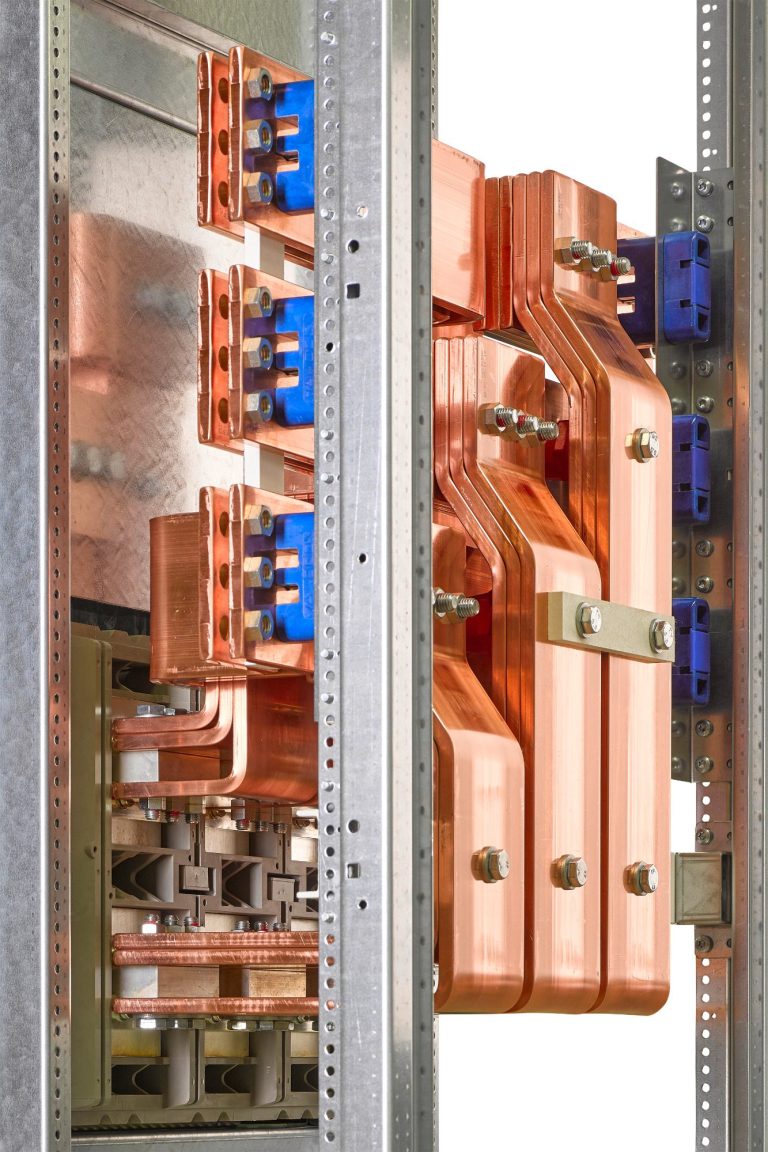

bis 5.000 A nach DIN EN IEC 61439-2 ist montage- und anwenderfreundlich für Schaltgeräte aller namhaften Hersteller. Hierbei stehen höchste Personen- und Anlagensicherheit im Fokus und unabhängige Prüfungen zum Bauartnachweis gewährleisten den normkonformen Aufbau der Anlagen. Die mittige Lage der Hauptsammelschiene und Längskupplungen für Leistungsschalter sparen bis zu 120 kg Kupfer und die konsequente Form der inneren Unterteilung und Berührungsschutz erhöhen den Personenschutz deutlich.
Mit VAMOCON wird die Energieverteilung in Industrie und Gebäudetechnik sicherer, effizienter und nachhaltiger.
Highlights
- Unabhängiges System für den Einsatz von Leistungsschaltern und Sicherungsleisten aller namhaften Hersteller
- Höchste Personen- und Anlagensicherheit
- Unabhängige Prüfungen zum Bauartnachweis gewährleisten normkonformen Aufbau der Anlagen
- Geprüfte Störlichtbogensicherheit nach DIN EN IEC 61439-2 Beiblatt 1
- Ausführung der Anlage mit passivem oder aktivem Störlichtbogenschutz
Technischer Überblick
Normen:
DIN EN IEC 61439-2 (Energie-Schaltgerätekombination)
DIN EN IEC 61439-2 Beiblatt 1 (Störlichtbogen)
DIN EN 50274 (Schutz gegen elektr. Schlag)
Bemessungsisolationsspannung:
1.000 V
Bemessungsbetriebsspannung:
bis 690 V
Oberflächenbehandlung:
Gerüstteile, Innenausbauteile, Rückwand, Dachblech:
Stahlblech, verzinkt
Tür, Seitenwand:
Stahlblech, verzinkt, pulverlackiert: RAL 7035 (Standard), alle RAL-Farben auf Wunsch
Sockel:
RAL 7012
Schutzarten:
IP20, IP21, IP30, IP31, IP40, IP41 – Eigenkonvektion ohne Zwangsbelüftung
Abmessungen:
Höhe:
2.000mm, 2.200mm (ohne Sockel)
Breite:
von 400mm bis 1.200mm
Tiefe:
von 425mm bis 825mm
