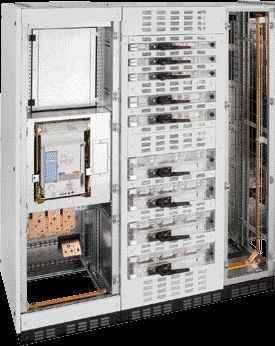

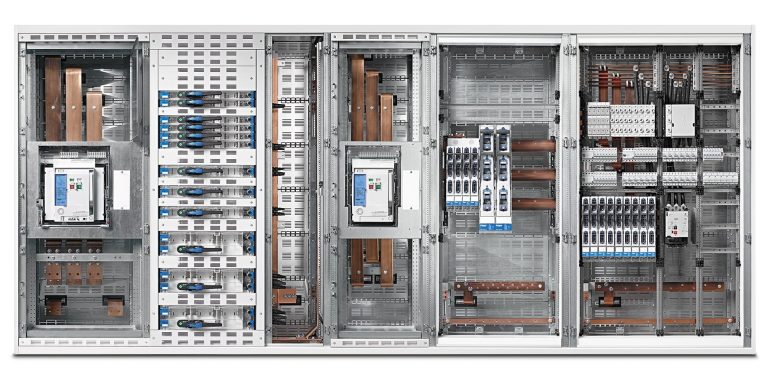

Hager Unimes H

Mit dem System unimes H werden bauartgeprüfte Energieverteilungen mit Schranktiefen von bis zu 800 mm und Einspeisungen bis 4000 A ermöglicht. Ihre Vorteile dabei: die Raumaufteilung ist klar und übersichtlich und ermöglicht den Ausbau von Unterteilungen nach EN 61439-1 und 2 bis zur Bauform 4. Diese Schranktypen sind kombinierbar für die Anwendungsbereiche „Steuerungsbau“ und „Kommunikation“. Eine Störlichtbogenprüfung nach IEC/TR 61641 als Nachweis des Personen- und Anlagenschutzes macht unimes H zur sicheren Wahl bei der Verteilung hoher Betriebsströme.

Technischer Überblick:

Normen:

bauartgeprüft nach EN 61439-1 und 2
Störlichtbogengeprüft nach IEC/TR 61641 bzw. VDE 0660 T500, Beiblatt 2

Oberflächenbehandlung:

Tür: RAL 7035 (oder RAL-Farbe nach Wunsch)
Schrankkorpus, Rückwand, Montageplatte, Deck- und Bodenblech: Stahlblech verzinkt

Schutzarten:

bis IP40

Abmessungen:

Höhe: Schrank 2000 und 2200mm, Sockel 100 und 200mm
Breite: 1-türig: 400 - 1000mm 2-türig: 1100 - 1600mm
Tiefe: in H-SaS ≤ 2500 A: 600mm in H-SaS > 2500 A: 800 mm

Highlights

Kuppelbare Hauptsammelschienen:

Kuppeln ohne seitlichen Platzverlust
kurze Verbindungswege, Reduktion von Verlustleistung und Kupferbedarf
Wartungsfreie Schraubverbindungen

Haupt-Sammelschienensystem:

System hinten im Rücken eingebaut
Kurzschlussfest bis 100kA Icw (1s)
Bauartgeprüft nach EN 61439-1+2
6 definierte Nennstromstärken
N-Leiterquerschnitt bis 200%

Verbindungstechnik:

Verbindungen mit handelsüblichen Schrauben
bohrungslose Anbindung an das Haupt-SaS
Anschlusswinkel garantiert kurze Verbindungswege

Raumaufteilung:

klar und übersichtlich bis Form 4b
hohe Strombelastbarkeit, auch mit Schottungen
Störlichtbogenprüfung nach IEC/TR 61641

Basisschrank, die neutrale Plattform:

Einbau von Kompensationsanlagen oder Zählereinrichtungen
Einbau von modularen Abdeckplatten-systemen

Werksseitige Montage aller Schottungs- und Hüllenteile:

keine unnötigen Verpackungen
keine Teilesuche
kein Kundenlager notwendig
Wertschöpfung durch die Elektrifizierung

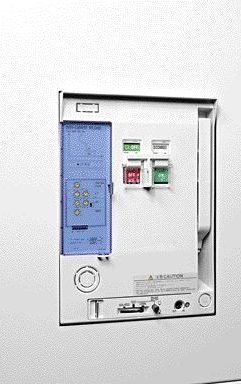

offener Leistungsschalter:

Der offene Leistungsschalter HW ist nach den neuesten Bestimmungen geprüft und bietet maximale Leistung bei minimalem Gerätevolumen. Mit einer Tiefe von nur rund 290mm bei Festeinbau und 345mm bei Einschubtechnik ist die Baureihe eine der kleinsten der Welt. Ideal, um höchste Schaltleistungen auf engstem Raum zu realisieren!
